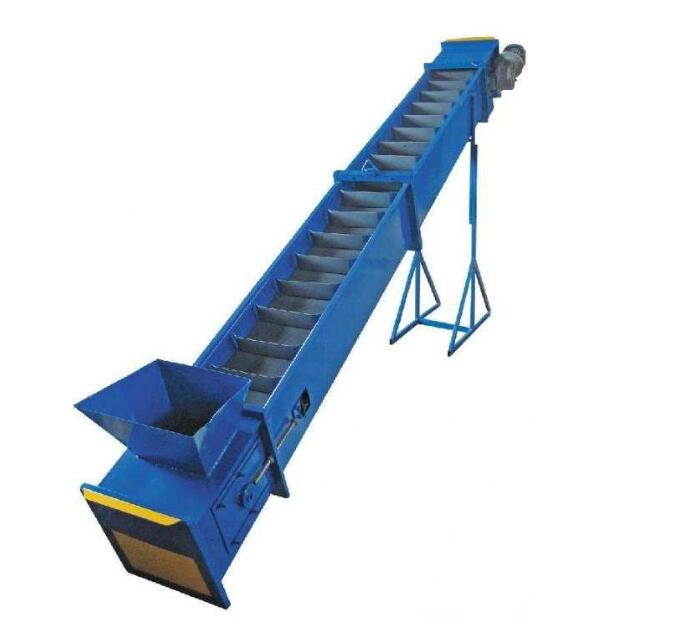

刮板輸送機的結構
刮板輸送機，主要用于縮傾斜薄煤層炮采工作面輸送煤炭，傾角不大于25°。中部槽兩側加擋板煤板可用于順槽運輸煤炭。下面小編就介紹下刮板輸送機主要結構：
1、刮板輸送機部件-電動機
刮板輸送機的配套電動機，為了滿載負載起動的要求電動機的起動轉矩和最大轉矩均為額定轉矩的2.7倍。電動機的溫升欲度較大，在頻繁啟動的條件下，也能良好運行。
2、刮板輸送機部件-減速器
刮板輸送機采用減速器為三級減速，漸開線齒輪傳動。本減速器在結構上較一般礦用圓錐、圓柱齒輪減速器有較大的改進，共第一軸采用一套雙列向心球面滾子軸承和二套單列向心球軸承。圓弧錐齒輪旋轉時所產生的軸向力由兩套單列向心球承來承受。雙列向心球滾子軸承靠飛濺潤
滑。
3、刮板輸送機部件-傳動鏈輪
傳動鏈輪由鏈輪、半滾筒組成。
4、刮板輸送機部件-機頭架
機頭架是一整體焊接構件。傳動鏈輪軸線孔即為安裝減速器或盲軸的定位孔。機頭架兩側板上緣有供插掛鏈鉤的孔。每一側板上有一個用來安裝減速器的中200和6個中26孔。26孔是為安裝減速器與機頭架聯接螺栓的用孔。機頭架上裝有可拆卸的固定架、拔鏈器（用銷連接在固定架上）。拔鏈器可使運動中的刮板鏈在鏈輪的奔離點處強制脫開鏈輪，避免”卷鏈”而造成事故。
5、刮板輸送機部件-緊鏈裝置
緊鏈裝置是刮板輸送安裝、拆卸或變更鋪設長度以及調整緊力時張緊刮板鏈用的。緊鏈裝置包括緊鏈掛鉤兩部分。緊鏈器采用摩擦帶式緊鏈器，安裝在減速器第二軸上。緊鏈掛鉤是由14×50圓環鏈及掛鉤聯在一起組成的。
6、刮板輸送機部件-中部槽
中部槽系產品的主要部件之一，是煤炭輸送的通道。中部槽槽幫鋼采用冷壓槽幫鋼或軋制槽幫鋼兩種。根據需要，每節中部槽上可焊有擋煤板的支座，將擋煤板裝上，提高輸送量。
7、刮板輸送機部件-過渡槽
為適應刮板鏈從中部槽平緩運行到機頭鏈輪，在中部槽與機頭架之間設有過渡槽，過渡槽是一種兩端高度不同的溜槽，與中部槽和機頭架聯接端的上槽幫內緣處用碳弧堆焊1.5~2mm厚耐磨合金塊，耐磨塊磨損后，可向廠家購買并更換。
8、刮板輸送機部件-調節槽
調節槽的結構和中部槽相同，只是長度短一些。調節槽長度為600mm。當工作面長度變化或輸送機下滑，用來調節輸送機安裝長度時，才需要調節槽。
9、刮板輸送機部件-刮板鏈
刮板鏈是輸送機輸送煤炭的牽引組件，由圓環鏈、刮板、開口式連接環帶組成。
10、刮板輸送機部件-機尾
機尾由機尾架和機尾軸等組成，機尾架與中部槽的聯接端槽幫鋼上緣焊有耐磨合金塊，從而提高了機尾架的使用壽命，機尾架兩側的柱腳供支撐固定機尾葉使用。機尾軸安裝在機尾架上，由導向鏈輪，套筒軸、定位套、軸承座、墊封和二套3613軸承組成。機尾軸的導向輪采用鏈齒或滾筒結構，兩者均能保證鑼環在其上正確嚙合，減少運轉事故。
以上就是刮板輸送機的結構介紹。
